Assalamualaikum WR.WB

ISP telah memberikan internet lewat pembeli nya, pembeli akan di berikan Bandwit kemudian Jumlah Bandwith tersebut bisa di pakai langsung bisa juga di sebarkan lagi menggunakan perangkat jaringan. Disini saya akan memberikan tutorial konfigurasi dasar Mikrotik . Ok langsung aja , sebelum melakukan konfigurasi mikrotik , kita harus masuk ke menu awal login mikrotik menggunakan aplikasi Winbox .

Pada kesempatan ini saya akan memberikan tutorial bagaimana cara menghubungkan Router ke Switch yang sudah di konfigurasi DHCP , agar kita bisa melakukan pengolahan jaringan pada masing-masing port switch tersebut kita di haruskan mengkoneksikan terlebih dahulu, agar dari cara di atas kita mendapatkan koneksi internet.

Syarat :
1. Menguasai Basic Konfigurasi
2. Memiliki ISP (Switch/router yang terkonfigurasi DHCP)
3. Makanan Ringan dan Minuman
Ok langsung aja ke tutorialnya..


> Login Mikrotik

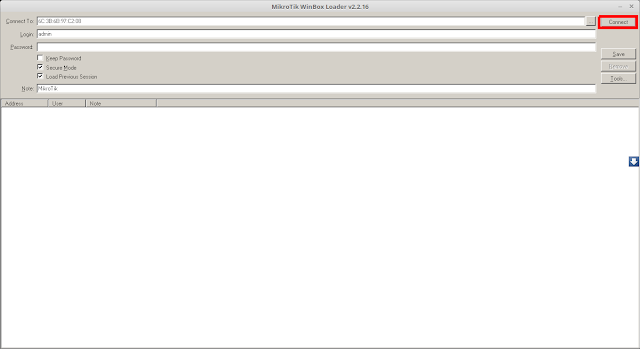

  • Buka aplikasi Winbox , jika sudah maka akan muncul tampilan seperti di bawah ini
  • Usahakan Ip nya sudah terisi pada menu Connect To > lalu klik Connect
  • Jika berhasil maka akan muncul tampilan seperti ini
  • Nah di sinilah kita akan mulai konfigurasi mikrotik

> Setting Identitas Mikrotik
  • Silahkan Masuk ke System - Identity
  • Hasilnya akan seperti ini

> Memberikan Keterangan pada setiap Interfaces

ini berfungsi untukmempermudahkan pekerjaan kalian supaya kalian tidak lupa pada masing-masing interfaces yang di gunakan untuk konfigurasi.
  • Interfaces > Eth1 > Klik gambar kertas warna kuning untuk memberikan keterangan pada masing-masing interfaces lalukan pada setiap interfaces yang ingin di gunakan .

> Konfigurasi IP Address

Isikan IP pada interfaces yang di gunakan .

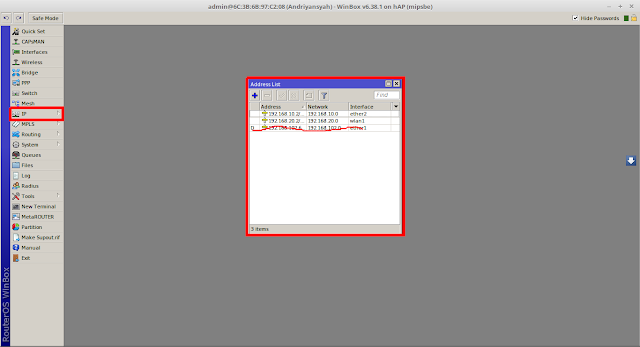

  • IP - Addresses ( buat ip untuk ether2 dan wlan1 , karna ether1 nya kita buat lewat DHCP Client )

> Setting Konfigurasi DHCP Client

Dengan mensetting DHCP Client maka ether1 akan otomatis terisi ip .
  • IP - DHCP CLIENT - klik icon + - Apply - OK

> Setting DHCP Server

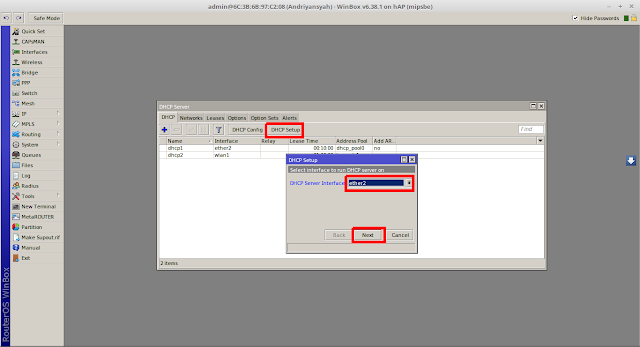

  • IP - DHCP Server - DHCP Setup - Ether2 - lalu klik next hingga selesai

    > Melakukan Test Ping pada Winbox dan Client

    • Pada Winbox
    Ketikan perintah ping google.com atau ping 8.8.8.8




    Jika tampilan seperti di bawah itu tandanya kalian berhasil dalam konfigurasi ini


    • Pada Client
    Ketikan perintah ping google.com atau ping 8.8.8.8 pada terminal / CMD kalian .
    Terminal  = Linux
    CMD = Windows


    Semoga bermanfaat... jika ada kesempatan saya akan memberikan konfigurasi lainnya....
